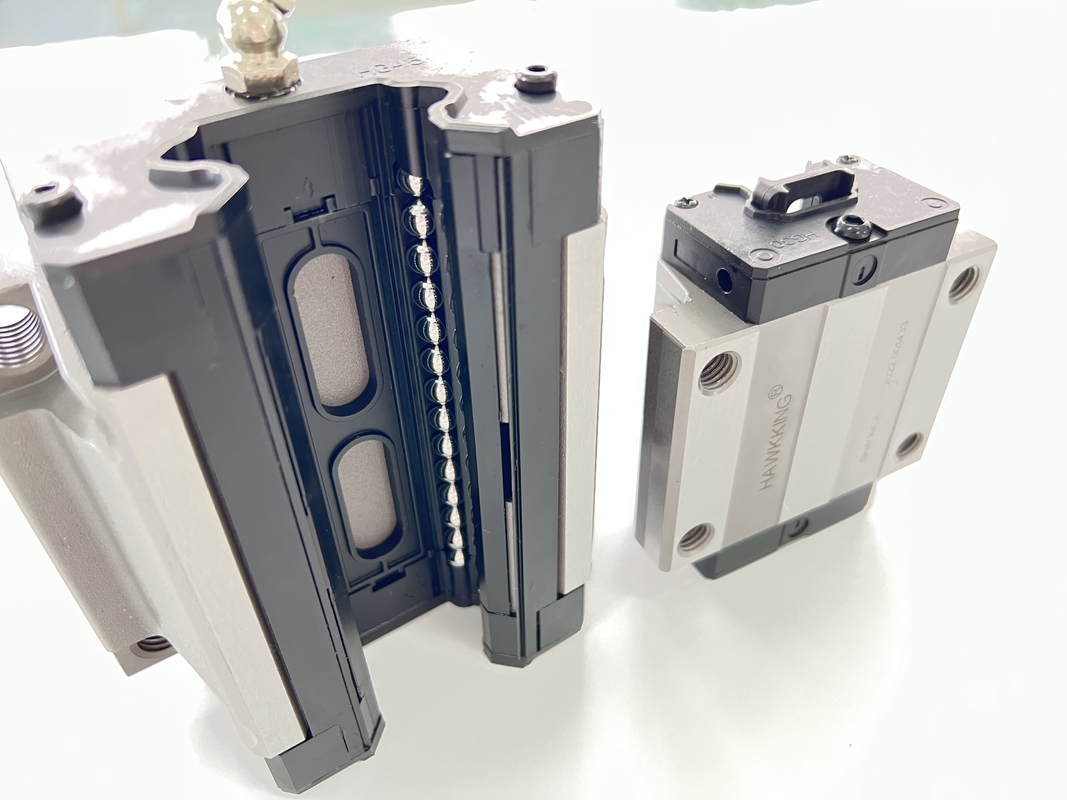

Le rail linéaire de pièces de commande numérique par ordinateur a adapté le bloc de rails linéaires de la longueur HGH35
Les produits en acier inoxydable sont très résistants à la corrosion, de sorte qu'ils conviennent aux applications où l'huile antirouille n'est pas préférée, comme dans un environnement de salle blanche.
Les produits aux spécifications d'étanchéité ultra ont d'excellentes performances de protection contre la poussière grâce à la combinaison du rail de voie dédié fini avec une unité de sol et de glissière totale avec joint d'extrémité et sous joint de formes spéciales.La spécification spéciale avec joint intérieur améliore encore la poussière
propriété de protection de la section de circulation des billes contre les substances étrangères provenant de la surface supérieure du rail de voie.
| Modèle |
Taille de combinaison (mm) |
Taille de bloc(mm) |
Taille du rail coulissant (mm) |
Boulons de fixation pour glissières
Taille
|
Charge fixe dynamique de base |
Charge fixe fixe de base |
Moment statique admissible |
lester |
|
M
kN^n
|
député
kNf
|
Mon FN |
bloquer
kg
|
faire glisser
kg/n
|
| H |
Hje |
N |
O |
B |
Bje |
C |
Li |
L |
Kje |
g |
Mxl |
J |
h2 |
h3 |
OR |
HR |
ré |
h |
ré |
P |
E |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
dix |
5.3 |
M4x5 |
6 |
7,95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11h38 |
25.31 |
0,17 |
0,15 |
0,15 |
0,18 |
1,45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50,5 |
77,5 |
12h25 |
12 |
M5x6 |
8 |
6 |
sept |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37,84 |
0,38 |
0,27 |
0,27 |
0,30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48,84 |
0,48 |
0,47 |
0,47 |
0,39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
dix |
|
23 |
22 |
11 |
9 |
sept |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78,6 |
104.6 |
19.6 |
|
32. 75 |
76,00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
dix |
40 |
70 |
97,4 |
20h25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38,74 |
83.06 |
1.06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1,47 |
1,47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
dix |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102,87 |
1,73 |
1.20 |
1. 20 |
1,45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105,8 |
138.2 |
22,5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1,92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77,57 |
155,93 |
3.01 |
2.35 |
2.35 |
2,73 |
10.41 |
| GHH45HA |
20,5 |
80 |
128,8 |
171.2 |
28,9 |
|
L8. |
30,5 |
22,5 |
94,54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117,7 |
166,7 |
27h35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114,44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155,8 |
204.8 |
36,4 |
12.9 |
|
139,35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163,63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31,5 |
120 |
203.6 |
259.6 |
47,8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14h15 |
11.12 |
11.12 |
9,82 |
Conseils pour commander un guidage linéaire et des blocs de guidage linéaire :
(1) Indiquez-nous la largeur du guide linéaire : par exemple 9 mm
(2) Quel est le code de taille des blocs de guidage linéaire, pls ?Par exemple MGN9C, HGH15CA et etc.
(3) Quelle est la longueur de guide linéaire dont vous avez besoin et combien de blocs de guidage dans un guide linéaire, pls ?Par exemple MNG91R80MM ;1 pièces de blocs sur le guide linéaire de 80 mm
Tous les types que nous pouvons produire le guide linéaire :
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Nos avantages pour la série de guides linéaires HG :
1. Système complet d'unités coulissantes avec une grande précision et pouvant être déplacé sans déviation.
2. Utilisation longue durée.
3. Livraison rapide et bon service.
4.Stock importantet vente en gros par petits lots.
5. ISO9001:2008
6. Compétitifprix, bonne qualité, livraison rapide.
sept.Réponse rapide àe-mails ou résoudre des questions rapidement.
8. Coopération et service honnêtes.
