Roulement linéaire à bride dimensionnelle de précision
  • Roulement linéaire à bride dimensionnelle de précision
Roulement linéaire à bride dimensionnelle de précision

Roulement linéaire à bride dimensionnelle de précision

Lieu d'origine Chine
Nom de marque ZANE
Certification CE，ISO
Numéro de modèle ZANE-ghw
Détails de produit
Nom du produit:
Mini Linear Rail Guide
Noter:
C, H, P, PS,
Composants principaux:
Rail de guide linéaire
Longueur de rail de guide linéaire:
100mm-4000mm, n'importe quelle longueur sera disponible
Taille de rail de glissière:
1-5mm
Taper:
Voie de guidage de mouvement linéaire
type linéaire de guide:
Type de W ou type de H ou R de type
Mettre en évidence:

Roulement linéaire à bride HGW20

,

roulement linéaire à bride dimensionnelle de précision

,

rail de guidage linéaire de type H

Description de produit

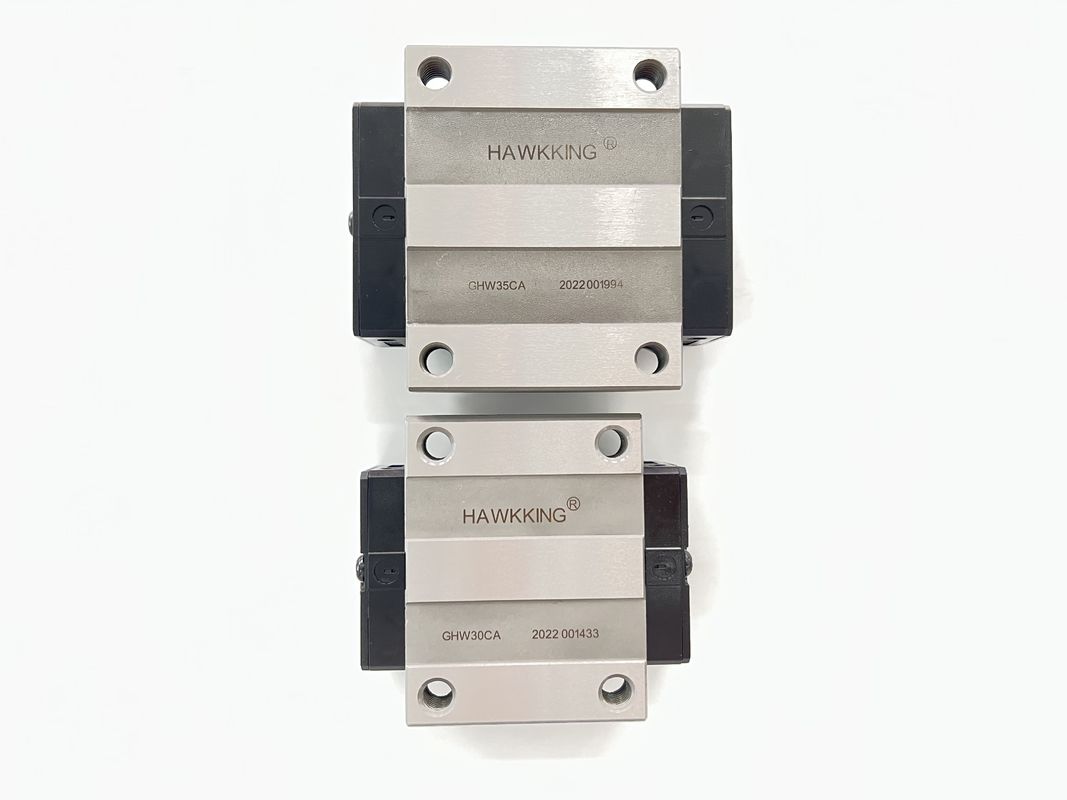

Rail de guidage linéaire de longueur personnalisée HGW20 et bloc pour machine CNC

Quelles sont les caractéristiques de ?

Interchangeabilité
En raison du contrôle dimensionnel de précision, la tolérance dimensionnelle du guide linéaire de la série HG peut être maintenue dans une plage raisonnable,
ce qui signifie que tous les blocs et tous les rails d'une série spécifique peuvent être utilisés ensemble tout en conservant la tolérance dimensionnelle.Et un
un dispositif de retenue est ajouté pour empêcher les balles de tomber lorsque les blocs sont retirés du rail.


Modèle Taille de combinaison (mm) Taille de bloc(mm) Taille du rail coulissant (mm)

Boulons de fixation pour glissières
Taille

 Charge fixe dynamique de base Charge fixe fixe de base Moment statique admissible lester
Monsieur kN-m

Député
kN-m

 Mes kN-m

bloquer
kg

faire glisser
kg/m
H Salut N O B Bi c tu L Kl g M (A/B) J Ti h2 h3 Wr Heure ré h ré P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/φ4.5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10h25 12 M6/φ6 8 dix 6 sept 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23,5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 sept 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104.6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14h25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25,75 47.27 110.13 1.40 1,47 1,47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102,87 1,73 1.20 1.20 1,56 18h30
GHW35HA 105,8 138.2 27,5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 dix 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20,5 45 38 20 17 14 105 22,5 M12x35 77,57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128,8 171.2 28,9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17h35 12.9 M14/φ14 17.5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155,8 204.8 36,4 139,35 301.26 7.49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52,8 208.36 457.15 14h15 11.12 11.12 12,89
