Guide de mouvement linéaire de bloc de coureur de 4000 mm

Lieu d'origine	Chine
Nom de marque	ZANE
Certification	CE，ISO
Numéro de modèle	ZANE-ghw

Détails de produit

Nom du produit:

Mini Linear Rail Guide

Numéro de modèle:

HGW20CA, HGW20CA

Composants principaux:

Rail de guide linéaire

Longueur de rail de guide linéaire:

100mm-4000mm, n'importe quelle longueur sera disponible

Taille de rail de glissière:

1-5mm

Taper:

Voie de guidage de mouvement linéaire

type linéaire de guide:

Type de W ou type de H ou R de type

Mettre en évidence:

Guide de mouvement linéaire HGW25

guide de mouvement linéaire de bloc de guidage de 4000 mm

guide linéaire hiwin de type R

Description de produit

Rail de guidage linéaire de longueur personnalisée HGW20 et bloc pour machine CNC

Les guidages linéaires de la série HG sont conçus avec une capacité de charge et une rigidité supérieures à celles d'autres produits similaires à arc circulaire
optimisation des rainures et de la structure.Il présente des capacités de charge égales dans les directions radiale, radiale inverse et latérale, et
Auto-alignement pour absorber les erreurs d'installation.Ainsi, les guidages linéaires de la série HG peuvent atteindre une longue durée de vie avec une vitesse élevée,
précision et mouvement linéaire fluide.

Quelles sont les caractéristiques de ?

Grande rigidité dans les quatre directions
En raison de la conception à quatre rangées, le guide linéaire de la série HG a des capacités de charge égales dans le radial, le radial inverse et le latéral
directions.De plus, la rainure en arc de cercle offre une large largeur de contact entre les billes et le chemin de roulement de la rainure permettant des charges admissibles importantes et une rigidité élevée

Modèle	Taille de combinaison (mm)			Taille de bloc(mm)													Taille du rail coulissant (mm)							Boulons de fixation pour glissières Taille	Charge fixe dynamique de base	Charge fixe fixe de base	Moment statique admissible					lester
																											Monsieur kN-m	Député kN-m			Mes kN-m	bloquer kg		faire glisser kg/m
	H	Salut	N	O	B	Bi	c	tu	L	Kl	g	M (A/B)	J	Ti	h2	h3	Wr	Heure	ré	h	ré	P	E	(mm)	C(kN)	C0(kN)
GHW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5/φ4.5	6	8.9	3,95	3.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11. 38	25.31	0,17		0,15	0,15		0,17	1,45
GHW20CA	30	4.6	21,5	63	53	5	40	50,5	77,5	10h25	12	M6/φ6	8	dix	6	sept	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37,84	0,38		0,27	0,27		0,40	2.21
GHW20HA								65.2	92.2	17.6															21.18	48,84	0,48		0,47	0,47		0,52
GHW25CA	36	5.5	23,5	70	57	6.5	45	58	84	11.8	12	M8/φ77	8	14	6	9	23	22	11	9	sept	60	20	M6x20	26.48	56.19	0,64		0,51	0,51		0,59	3.21
GHW25HA								78,6	104.6	22.1															32,75	76,00	0,87		0,88	0,88		0,80
GHW30CA	42	6	31	90	72	9	52	70	97,4	14h25	12	M10/φ9	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8x25	38,74	83.06	1.06		0,85	0,85		1.09	4.47
GHW30HA								93	120.4	25,75															47.27	110.13	1.40		1,47	1,47		1.44
GHW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10/φ9	10.1	18	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	102,87	1,73		1.20	1.20		1,56	18h30
GHW35HA								105,8	138.2	27,5															60.21	136.31	2.29		2.08	2.08		2.06
GW45CA	60	9.5	37,5	120	100	dix	80	97	139.4	13	12.9	M12/φ11	15.1	22	8.5	20,5	45	38	20	17	14	105	22,5	M12x35	77,57	155,93	3.01		2.35	2.35		2,79	10.41
GHW45HA								128,8	171.2	28,9															94,54	207.12	4.00		4.07	4.07		369
GHW55CA	70	13	43,5	140	116	12	95	117,7	166,7	17h35	12.9	M14/φ14	17.5	26,5	12	19	53	44	23	20	16	120	30	M14x45	114,44	227,81	5.66		4.06	4.06		4.52	15.08
GHW55HA								155,8	204.8	36,4															139,35	301.26	7.49		7.01	7.01		5,96
GHW65CA	90	15	53,5	170	142	14	110	144.2	200.2	23.1	12.9	M16/φ16	25	37,5	15	15	63	53	26	22	18	150	35	M16x50	163,63	324.71	10.02		6.44	6.44		9.17	21.18
GHW65HA								203.6	259.6	52,8															208.36	457.15	14h15		11.12	11.12		12,89

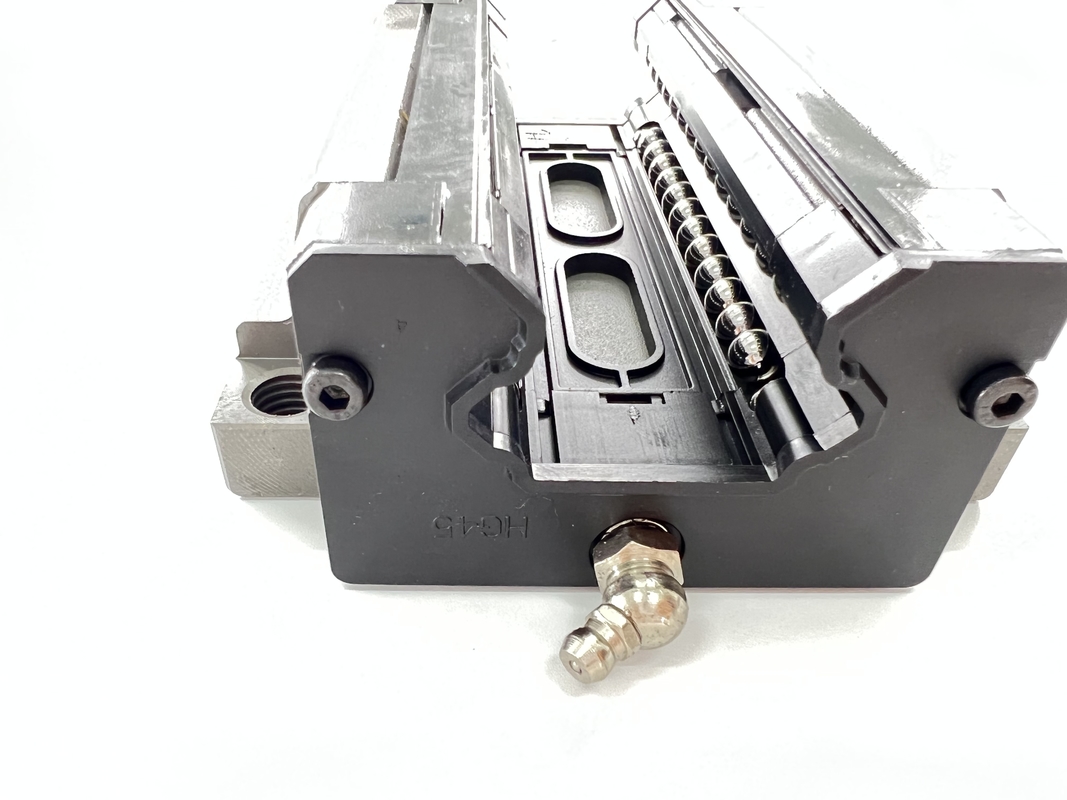

Guide de mouvement linéaire de bloc de coureur de 4000 mm 0
