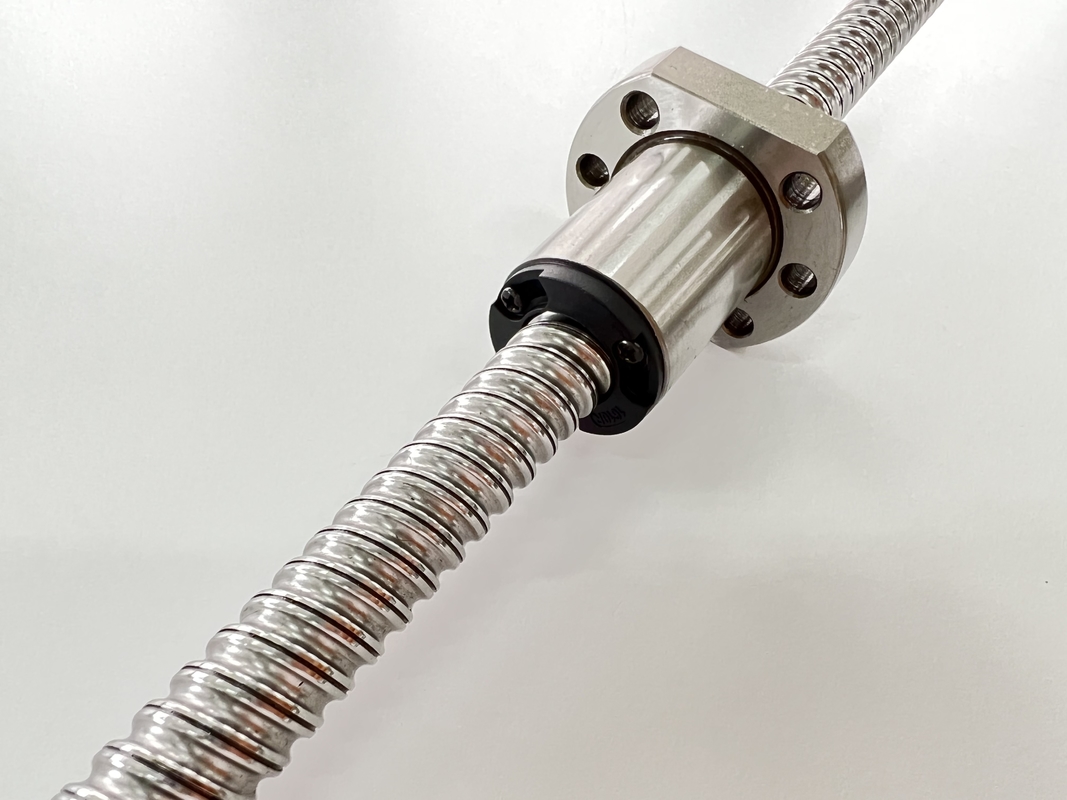

Vis à billes roulée mécanique de haute précision
  • Vis à billes roulée mécanique de haute précision
Vis à billes roulée mécanique de haute précision

Vis à billes roulée mécanique de haute précision

Lieu d'origine Chine
Nom de marque ZANE
Certification CE，ISO
Numéro de modèle SFSTYPE
Détails de produit
Nom du produit:
VIS À BILLES
Structure:
Boule de la boule Screw+Nut+Steel
Usage:
Machine de robot
Longueur:
Vis de boule de Max Length 6000mm
spécification:
Acier inoxydable en acier/de rapport comme matériaux
Diamètre de racine d'axe:
3.3mm
Mettre en évidence:

Vis à billes roulée de haute précision

,

vis à billes roulée mécanique de haute précision

,

vis à billes CE 25mm

Description de produit

Vis à billes à filetage miniature roulée de haute précision SFSTYPE



L'assemblage de vis à billes est une pièce d'entraînement mécanique de haute précision composée d'une vis, d'un écrou, d'un roulement à billes, d'une rondelle d'étanchéité et d'autres composants, car il y a un roulement à billes entre la vis et l'écrou, la vis à billes peut recevoir une efficacité de mouvement élevée, par rapport à la glissière vis de guidage, le couple d'entraînement est inférieur à 1/3.Pour qu'il soit facile de traduire un mouvement de rotation en un mouvement en ligne droite, il est également facile de traduire un mouvement en ligne droite en un mouvement de rotation.C'est une sorte d'expansion et de développement de la vis de guidage de glissière traditionnelle.La signification profonde de ce développement est la même que la transformation apportée par le palier à roulement en palier à glissement.En raison de son caractère de frottement fin, l'assemblage par vis à billes est largement utilisé dans divers équipements industriels, appareils de précision et machines-outils à commande numérique précises.Surtout ces dernières années, travail en tant qu'unité exécutive de l'entraînement en ligne droite de la machine-outil à commande numérique, il est largement utilisé dans l'industrie de la machine-outil et favorise grandement le développement à commande numérique de l'industrie de la machine-outil.Tous ces éléments reposent sur plusieurs caractères fins comme suit : efficacité d'entraînement élevée, précision d'orientation élevée, réversibilité de l'entraînement, longue durée de vie, bonnes performances synchrones





Vis à billes roulée mécanique de haute précision 0



Modèle Diamètre extérieur conduire Diamètre de la bille en acier taille de l'écrou Tours de perles Charge nominale dynamique Charge nominale statique

rigide

kgf/µm
ré je Da ré UN B L O H X Q n Californie Cacao k
01205-B1 12 5 2.5 24 40 dix 31 32 30 4 5 - 2.8X1 661 1316 19
01210-B1 dix 2.5 24 40 dix 48,5 32 30 4 5 - 2.8X1 642 1287 19
01605-C1 15 5 2. 778 28 48 dix 38 38 40 5 5 M6 3.8X1 1112 2507 30
01610-B1 dix 2. 778 28 48 dix 47 38 40 5 5 M6 2.8X1 839 1821 23
01616-A1 16 2. 778 28 48 dix 45 38 40 5 5 M6 1.8X1 552 1137 14
01616-B1 16 2. 778 28 48 dix 61 38 40 5 5 M6 2.8X1 808 1769 22
01620-A1 20 2. 778 28 48 dix 57 38 40 5 5 M6 1.8X1 554 1170 14
02005-C1 20 5 3. 175 36 58 dix 40 47 44 6 6 M6 3.8X1 1484 3681 37
02006-D1 6 3. 175 36 58 dix 50 47 44 6 6 M6 4.8X1 1811 4644 47
02008-D1 8 3. 175 36 58 dix 60 47 44 6 6 M6 4.8X1 1863 4861 50
02010-C1 dix 3. 175 36 58 dix 60 47 44 6 6 M6 3.8X1 1516 3833 40
02020-A1 20 3. 175 36 58 dix 57 47 44 6 6 M6 1.8X1 764 1758 19
02020-B1 20 3. 175 36 58 dix 77 47 44 6 6 M6 2.8X1 1118 2734 29
02505-C1 25 5 3.175 40 62 dix 40 51 48 6 6 M6 3.8X1 1650 4658 43
02506-D1 6 3.175 40 62 dix 50 51 48 6 6 M6 4.8X1 2015 5879 55
02508-D1 8 3.175 40 62 dix 60 51 48 6 6 M6 4.8X1 2009 5867 56
02510-C1 dix 3.175 40 62 12 62 51 48 6 6 M6 3.8X1 1638 4633 45
02520-C1 20 3. 969 40 62 12 80 51 48 6 6 M6 2.8X1 1430 2803 35
02525-A1 25 3.175 40 62 12 70 51 48 6 6 M6 1.8X1 843 2199 22
02525-B1 25 3.175 40 62 12 95 51 48 6 6 M6 2.8X1 1232 3421 34
02505-C1 32 5 3. 175 50 80 12 42 65 62 9 M6 3.8X1 1839 6026 51
03206-D1 6 3. 175 50 80 12 51 65 62 9 M6 4.8X1 2247 7608 65




Modèle Diamètre extérieur conduire Diamètre de la bille en acier taille de l'écrou Tours de perles Charge nominale dynamique Charge nominale statique

rigide

kgf/µm
ré je Da ré UN B L O H X Q n Californie Cacao k
03208-D1 31 8 3.969 50 80 12 62 65 62 9 M6 4.8X1 3015 9181 68
03210-C1 dix 3. 969 50 80 13 62 65 62 9 M6 3.8X1 2460 7255 55
03220-B1 20 3. 969 50 80 12 80 65 62 9 M6 2.8X1 1907 5482 43
03232-A1 32 3. 969 50 80 13 84 65 62 9 M6 1.8X1 1257 3426 27
03232-B1 32 3. 969 50 80 13 116 65 62 9 M6 2.8X1 1838 5329 42
04005-C1 40 5 3.175 63 93 15 45 78 70 9 M8 3.8X1 2018 7589 60
04006-D1 6 3.175 63 93 14 50 78 70 9 M6 4.8X1 2467 9583 77
04008-D1 38 8 3. 969 63 93 14 61 78 70 9 M6 4.8X1 3327 11491 81
04010-C1 dix 6. 350 63 93 14 63 78 70 9 M8 3.8X1 5035 13943 67
04020-B1 20 6. 350 63 93 14 82 78 70 9 M8 2.8X1 3959 10715 54
04040-A1 40 6. 350 63 93 15 105 78 70 9 M8 1.8X1 2585 6648 34
04040-B1 40 6. 350 63 93 15 145 78 70 9 M8 2.8X1 3780 10341 52
05005-C1 50 5 3.175 75 110 15 45 93 85 11 M8 3.8X1 2207 9542 68
05010-C1 48 dix 6. 350 75 110 18 68 93 85 11 M8 3.8X1 5638 17852 79
05012-C1 12 6. 350 75 110 18 75 93 85 11 M8 3.8X1 5632 17836 81
05020-C1 20 6. 350 75 110 18 108 93 85 11 M8 3.8X1 5749 18485 87
05050-A1 50 6. 350 75 110 18 125 93 85 11 M8 1.8X1 2946 8749 42
05050-B1 50 6. 350 75 110 18 175 93 85 11 M8 2.8X1 4308 13610 65
06310-C1 61 dix 6. 350 90 125 18 70 108 95 11 M8 3.8X1 6343 23308 94
06316-C1 16 6. 350 90 125 18 95 108 95 11 M8 3.8X1 6327 23262 100
06320-C1 20 7.144 95 135 20 116 115 100 13.5 M8 3.8X1 7493 26424 105
00810-C1 77 dix 6. 350 105 145 20 70 125 110 13.5 M8 3.8X1 6980 29563 105
00820-C1 20 9. 525 125 165 25 120 145 130 13.5 M8 3.8X1 12145 43598 128
10020-C1 96 20 12.7 150 202 30 124 176 155 17.5 M8 3.8X1 19633 70408 152


Étiquettes:

Vis à billes d'automatisation,

vis à billes roulées de TYPE UFS,

vis à billes roulées
