voies de guidage linéaires
>
|
| Lieu d'origine | Chine |
| Nom de marque | ZANE |
| Certification | CE，ISO |
| Numéro de modèle | ZANE-GEW |

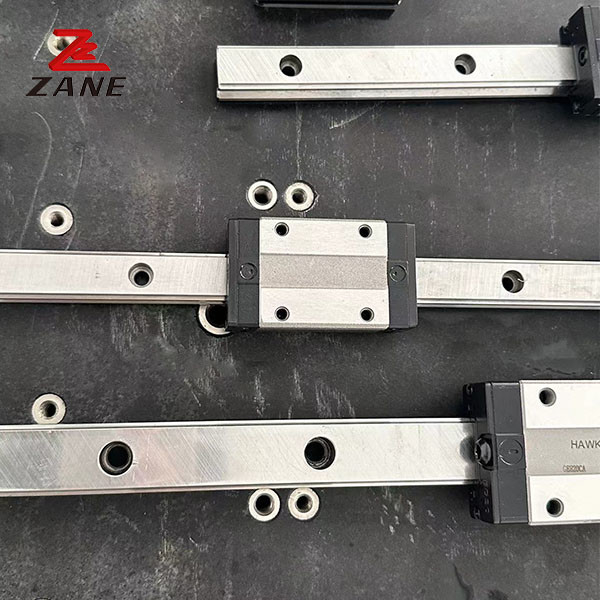

ligne de guidage à vis à bille ligne de rail de guidage et ensemble de blocs GEW35CA
1Le rail linéaire peut se déplacer en douceur sans déviation, avec une usure minimale et un faible bruit, en raison de la haute précision et de la forte durabilité.
2Le rail de guidage linéaire est doté de charges égales dans les directions radiale, inverse, radiale et latérale et d'un auto-alignement pour absorber les erreurs d'installation
3Les produits et technologies de mouvement linéaire sont largement utilisés pour les installations mécaniques automatiques de précision commune.
| Modèle | Taille de la combinaison (mm) | Taille du bloc ((mm) | Taille du rail de glissement ((mm) |
Fermeture de boulons pour rails coulissants |
Charge fixe dynamique de base | Charge fixe de base | Moment statique autorisé | le poids | ||||||||||||||||||||||||
| M. KN-m |
M.P. |
Mon KN-M |
le bloc |
dérapage |
||||||||||||||||||||||||||||
| H est | Je vous en prie. | N | W | B. Pour | Bi | C | L1 | L | Le Ki | K2 | G | M | T | - Je vous en prie. | h2 | h3 | Résultats | Il est temps | D | h | d | P | E | (en anglais) | C (((kN) | Co (kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| Le groupe GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| Les résultats de l'enquête | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
