Guide de mouvement linéaire
>
|
| Lieu d'origine | Chine |
| Nom de marque | ZANE |
| Certification | CE,ISO |
| Numéro de modèle | GRH15CA |

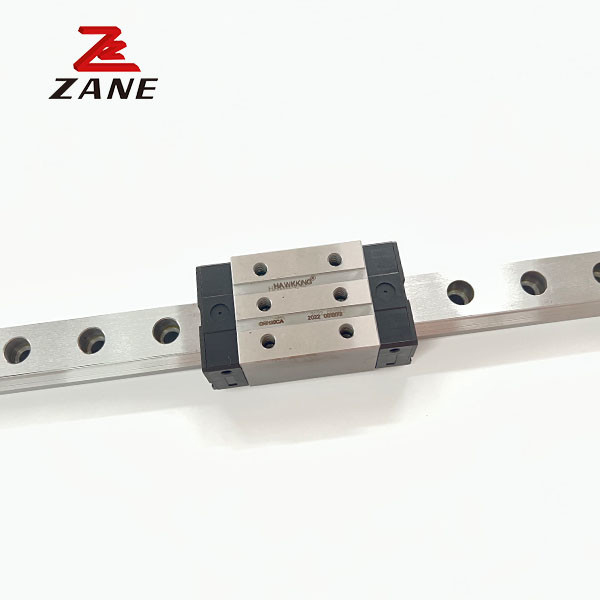

La ligne de guidage linéaire de la série GR est constituée d'un rouleau comme élément de laminage au lieu de billes d'acier.
La série de rouleaux offre une très haute rigidité et des capacités de charge très élevées.Déformation élastique de la surface de contact linéaire, pendant la charge, est considérablement réduite, offrant ainsi une plus grande rigidité et des capacités de charge plus élevées dans les 4 directions de charge.La série GR a les performances élevées qui fournissent une fabrication de haute précision et atteint une durée de vie plus longue.
Il présente la même charge dans quatre directions (haut/bas/droite/gauche) et un auto-alignement pour absorber les erreurs d'installation.
rail de glissement linéaire en tant que type de guide de roulement, alimenté par la puissance entre la boule d'acier à circulation de roulement infini dans le curseur et le parcours glissant,le long de la plate-forme de charge de cours glissant peut facilement faire un mouvement linéaire de haute précision.
rail de glissement linéaire en tant que type de guide de roulement, alimenté par la puissance entre la boule d'acier à circulation de roulement infini dans le curseur et le parcours glissant,le long de la plate-forme de charge de cours glissant peut facilement faire un mouvement linéaire de haute précision.
| Modèle | Taille de la combinaison (mm) | Taille du bloc ((mm) | Taille du rail de glissement ((mm) |
Fermeture de boulons pour rails coulissants taille
|
Charge fixe dynamique de base | Charge fixe de base | Moment statique autorisé | Le poids | |||||||||||||||||||||||||
| Je suis désolée. N-m |
M.P. N-m |
Mon Dieu! N-m |
le bloc en kg |
dérapage Poids total de l'eau |
|||||||||||||||||||||||||||||
| H est | H est₁ | N | W | B. Pour | B. Pour₁ | C | C₁ | L₁ | L | Le K.₁ | Le K.₂ | G | M | T | T₁ | H est₂ | H est₃ | Wg | Hg | D | h | d | P | E | (mm) | C (((kN) | C₀(kN) | ||||||
| Le GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| Le GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| Le GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| Le GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| Le GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| Le GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| Le GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| Le GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| Le GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| Le GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| Le GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| Le GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| Le GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | Le M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| Le GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1. haute précision: la précision de fabrication du rail de guidage est extrêmement élevée et peut atteindre la précision du niveau micron,de sorte qu'il peut bien maintenir le mouvement linéaire et la stabilité des pièces mobiles.
2. bonne résistance à l'usure: les matériaux de rail de guidage sont généralement constitués de matériaux de haute dureté, de haute ténacité et résistants à l'usure, tels que l'acier, le cuivre, l'aluminium, le titane, etc.,qui peut assurer la longue durée de vie du rail de guidage.
3- Résistance forte à la charge: le rail de guidage peut supporter de grandes charges axiales et radiales et peut répondre aux exigences de diverses spécifications de machines et d'équipements.
4. Haute rigidité: la rigidité du rail de guidage est bonne, ce qui peut résister efficacement au couple externe et à la force de flexion et assurer la stabilité des pièces mobiles.
5. Mouvement lisse: la surface du rail de guidage est spécialement traitée, le coefficient de frottement est faible, le mouvement est stable et il n'est pas facile de provoquer une stagnation et une perte de frottement.
