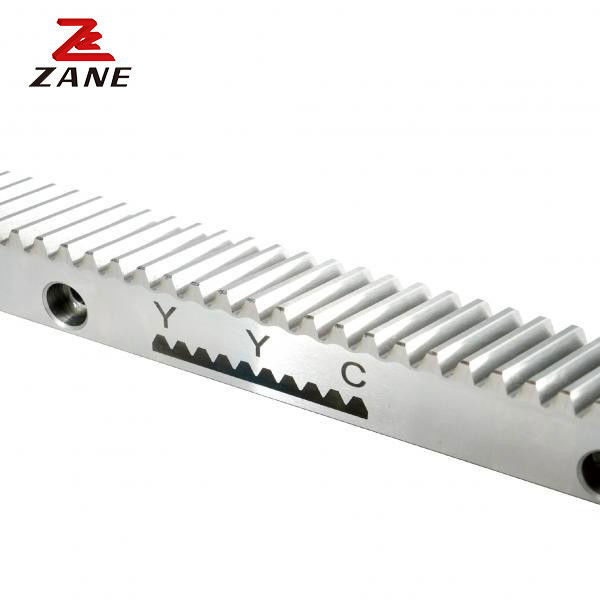

Support et pignon de YYC
>
|
| Lieu d'origine | Chine |
| Nom de marque | YYC |
| Certification | CE，ISO |
| Numéro de modèle | CHTGH02005 |
Fabrication d'engrenages de haute précision pour machines de traitement du bois à commande numérique
(1) Convient pour les outils CNC, fraiseuses, forages, tours, centres de traitement, machines de découpe, machines de travail du bois, machines de soudage, machines de pierre, etc. avec une charge lourde,haute précision, rigidité élevée, vitesse élevée et long voyage.
(2) Convient à l'automatisation des usines, mécanisme de chargement rapide, mécanisme de saisie du bras robotisé, entrepôt intelligent, etc.
| Le code |
Module |
L | L2 | Nombre de dents | B. Pour | A0 | Je vous en prie. | D 1 | Nombre de trous | Une | Dl | 0D | E | D1 | I1 | d2 | f |
Le Fta KN |
Poids total de l'eau | |
| Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Les données sont fournies par les autorités compétentes de l'État membre où le véhicule est situé. | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| Le nombre d'équipements à utiliser est déterminé par le système de mesure. | 2 | 2000.00 | 8.50 | 300 | 24 | 24 | 22.0 | 62.5 | 125 | 16 | 8 | 7 | 11 | 7 | 31.7 | 1936.6 | 5.7 | 2 | 8.15 | 8.2 |
| Les produits doivent être soumis à un contrôle d'approvisionnement. | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 2.5 | 2000.00 | 8.5 | 240 | 24 | 24 | 21.5 | 62.5 | 125 | 16 | 9 | 7 | 11 | 7 | 31.7 | 1936.6 | 5.7 | 2 | 10.19 | 8.2 |
| Les données de référence doivent être fournies conformément à l'annexe II. | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35.0 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe II. | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35.0 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 3 | 2000.00 | 10.30 | 200 | 29 | 29 | 26.0 | 62.5 | 125 | 16 | 9 | 10 | 15 | 9 | 35.0 | 1930.00 | 7.7 | 2 | 14.77 | 12.0 |
| Les données de référence doivent être fournies conformément à l'annexe II. | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| Le nombre d'équipements à utiliser est déterminé par le système de mesure. | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| Les données de référence doivent être fournies conformément à l'annexe I. | 4 | 2000.00 | 13.80 | 150 | 39 | 39 | 35.0 | 62.5 | 125 | 16 | 12 | 10 | 15 | 9 | 33.3 | 1933.40 | 7.7 | 2 | 26.49 | 21.6 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe II. | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 5 | 2000.00 | 17.40 | 120 | 49 | 39 | 34.0 | 62.5 | 125 | 16 | 12 | 14 | 20 | 13 | 37.5 | 1925.00 | 11.7 | 3 | 41.60 | 27.2 |
| Les données de référence doivent être fournies conformément à l'annexe V. | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe II. | 6 | 2000.00 | 20.9 | 100 | 59 | 49 | 43.0 | 62.5 | 125 | 16 | 16 | 18 | 26 | 17 | 37.5 | 1925.00 | 15.7 | 3 | 60.11 | 41.1 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 8 | 1920.00 | 28.00 | 72 | 79 | 79 | 71.0 | 60.0 | 120 | 16 | 25 | 22 | 33 | 21 | 120.0 | 1680.00 | 19.7 | 4 | 107.31 | 85.1 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 10 | 500.00 | 35.11 | 15 | 99 | 99 | 89.0 | 62.5 | 125 | 4 | 32 | 33 | 48 | 32 | 125.0 | 250.00 | 19.7 | 5 | 168.10 | 64.8 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 10 | 1000.00 | 35.11 | 30 | 99 | 99 | 89.0 | 62.5 | 125 | 8 | 32 | 33 | 48 | 32 | 125.0 | 750.00 | 19.7 | 5 | 168.10 | 69.6 |
Pour assembler les supports connectés plus facilement, deux extrémités d'un supporteur standard ajoutent une demi-dent qui est pratique pour que la demi-dent suivante du supporteur suivant soit connectée à une dent complète.Le dessin ci-dessous montre comment 2 supports se connectent et le jauge de dents peut contrôler la position de la hauteur avec précision.
En ce qui concerne le raccordement des supports hélicoïdaux, il peut être raccordé avec précision par gabarit opposé.
1Lorsque vous connectez des racks, nous recommandons de verrouiller les trous sur les côtés du rack d'abord, et verrouiller les trous par la séquence de la fondation.la position de l'emplacement des supports peut être assemblée avec précision et complètement.
2Enfin, verrouillez les broches de position sur les 2 côtés du support; l'assemblage est terminé.
