| Lieu d'origine | Chine |
| Nom de marque | HAWKKING |
| Certification | CE，ISO |
| Numéro de modèle | GHH25CA |

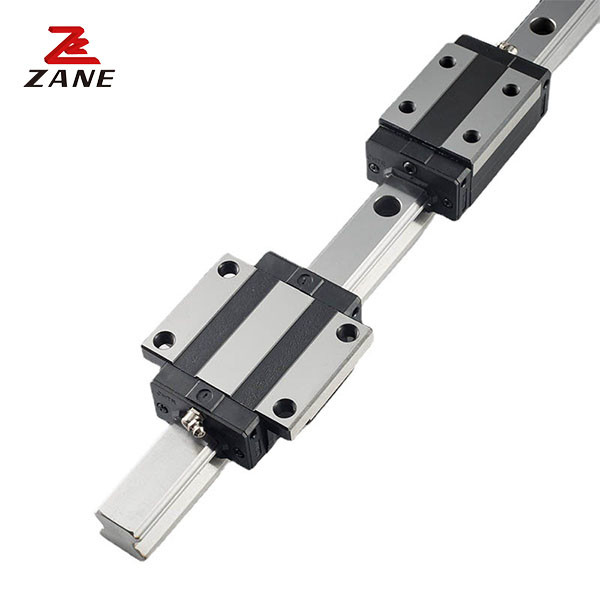

Remplacement du rail de guidage linéaire de la série HG HIWIN 1000 mm 2000 mm 3000 mm
Les rails de guidage linéaires, également connus sous le nom de guides de mouvement linéaire, sont des composants mécaniques utilisés pour guider et soutenir des pièces mobiles dans un mouvement linéaire ou en ligne droite.Ils sont constitués d'un rail ou d'une voie qui est généralement en aluminium ou en acier inoxydable., et un chariot ou un curseur qui se déplace le long du rail. Le chariot ou le curseur est généralement en acier ou en plastique et contient des éléments roulants tels que des boules ou des rouleaux,qui permettent un mouvement en douceur et précis.
| Modèle | Taille de la combinaison (mm) | Taille du bloc ((mm) | Taille du rail de glissement ((mm) |
Fermeture de boulons pour rails coulissants taille |
Charge fixe dynamique de base | Charge fixe de base | Moment statique autorisé | le poids | ||||||||||||||||||||||
|
M. le président - Je sais. |
MP KNf |
Mon KNF |
le bloc en kg |
dérapage Poids de l'eau |
||||||||||||||||||||||||||
| H est | H estJe suis... | N | W | B. Pour | B. PourJe suis... | C | Je vous en prie. | L | Le K.Je suis... | G | Mxl | T | h2 | h3 | WR | H estR | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Les rails de guidage linéaires offrent un certain nombre d'avantages pour les applications industrielles et manufacturières.
1- Mouvement précis et en douceur: les rails de guidage linéaires permettent un mouvement précis et en douceur des machines et des équipements, ce qui est essentiel dans de nombreuses applications où la précision est essentielle.
2Réduction de la friction et de l'usure: Les éléments roulants du chariot ou du curseur réduisent la friction et l'usure entre les pièces mobiles, ce qui contribue à prolonger leur durée de vie et à réduire le besoin d'entretien.
3- Haute capacité de charge: les rails de guidage linéaires sont conçus pour supporter des charges élevées, ce qui les rend idéaux pour les applications lourdes.
4. Facilité d'installation: les rails de guidage linéaires sont faciles à installer et peuvent être utilisés dans un large éventail d'applications, ce qui en fait un composant polyvalent pour de nombreuses industries.
