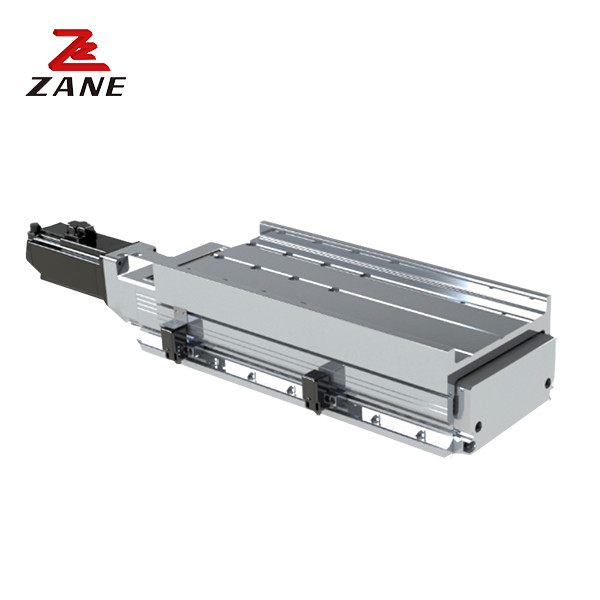

Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE
  • Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE
Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE

Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE

Lieu d'origine La Chine
Nom de marque ZANE
Certification CE，ISO
Numéro de modèle ZCH175
Détails de produit
Nom du produit:
Module linéaire de guide
Numéro de modèle:
ZCH175
Puissance du moteur:
750W
Diamètre extérieur de vis sans fin:
20,25
Avance de la vis sans fin:
5,10,20
Vitesse maximale:
250,500,1250
Poussée évaluée:
2710,1350,540N
Course:
100-1500 MILLIMÈTRE
De vitesse de moteur évalué:
3000rpm
Mettre en évidence:

Module linéaire de guide de la CE

,

Module linéaire 750W de guide

,

Module de mouvement linéaire de glissière de vis

Description de produit

Module de guidage linéaire à vis CE ZCH175 Puissance du moteur 750W



1- Décrit.



Le module de guidage linéaire utilise la technologie de fabrication standard professionnelle au fil des ans, avec la vis à bille et le module de conception de diapositive magnétique développé et produit par nous-mêmes,Il est applicable à tous les types d'équipements d'automatisation en raison de ses caractéristiques d'installation facile, petite taille, haute précision et spécifications variées.



2.Spécification



Puissance du moteur 750 W
Précision de positionnement répétée Classes C ±0,02MM et P ±0,01MM
Diamètre extérieur de vis en plomb (a) 20/25
Le plomb de la vis à plomb (MM) 5 10 25
Velocité maximale (MM/SEC) 250 500 1250
Charge maximale ((KG) niveau 156 132 66
verticale 60 45 20
Poussée nominale ((N) 2710 1350 540
Accident vasculaire cérébral 100 à 1500 (intervalle 50)
Vitesse nominale du moteur ((RPM)) 3000



            Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 0                       Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 1                      Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 2

Unité d'installation horizontale:MM Unité de montage murale:MMUnité de montage verticale:MM

Le plomb Charge (en kg) Une B. Pour C



5

 60 3900 500 565
100 2400 380 310
120 2000 200 250



10

 60 2730 480 520
75 2160 360 420
95 1730 260 325
25 30 2400 765 730
50 1320 420 445
80 780 240 240
Le plomb Charge (en kg) Une B. Pour C



5

 60 600 520 3240
100 310 280 1980
120 275 240 1620



10

 60 500 445 2760
75 400 360 2160
95 290 265 1680
25 30 770 770 2000
50 445 455 1200
80 250 250 670
Le plomb Charge (en kg) Une C



5

 20 1740 1740
30 1200 1200
50 700 700



10

 15 1980 1980
25 1200 1200
40 720 720
25 5 2580 2580
10 2280 2280
25 880 880





Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 3           Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 4       Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 5    Puissance linéaire 750W de moteur du module ZCH175 de guide de glissière d'entraînement de vis de la CE 6

 Siège à double coulissage Siège à double coulissage Extension de siège à coulissage Siège à coulissage mouvement simultané

3Notre compagnie.



Jiangsu Zane Machinery Technology Co., Ltd. est un fabricant de produits de transmission mécanique de haute technologie d'entreprises de haute technologie.La société dispose de 4 succursales qui gèrent respectivement différents types de projets de recherche et de commercialisation de produits de transmission mécanique.Il possède près de 50 droits de propriété intellectuelle indépendants. est Taiwan YYC agents de niveau de rack, est Taiwan Heqing (HAWKKING) rail de guidage linéaire, vis à billes, siège de support de vis à billes,pionniers de la recherche et du développement sur les modules de guidage linéaire"Connaître la gentillesse et être reconnaissant humidifier sa vie" est la source éternelle de croissance pour les gens Zayn.
