Module de guidage linéaire
>
|
| Lieu d'origine | Chine |
| Nom de marque | ZANE |
| Certification | CE,ISO |
| Numéro de modèle | F136P |

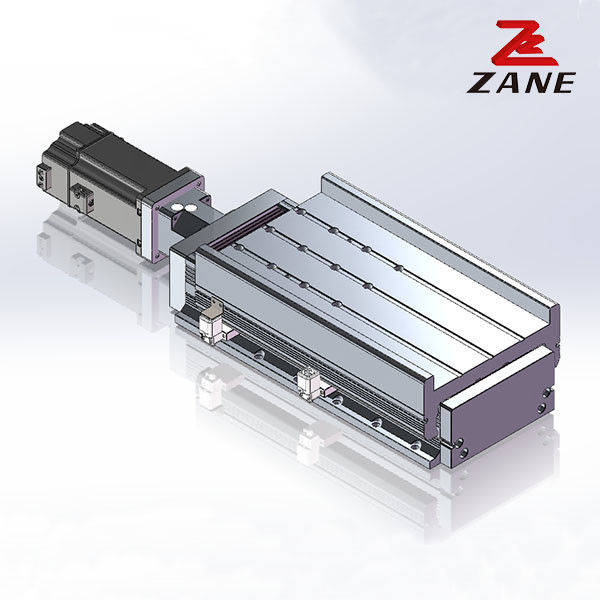

Le robot à axe unique intègre principalement une vis à bille et un rail de guidage linéaire grâce à une conception modulaire.haute rigidité, petit volume et économie d'espace.La vis à bille de haute précision est utilisée comme mécanisme de transmission et la voie en U avec une conception optimale est utilisée comme mécanisme de guidage pour assurer les exigences de précision et de rigidité.
| Puissance du conducteur ((W) | 400 W | |||
| Enroulement à bille (16) mm plomb | P05:5 | P10:10 | P20:20 | |
| Vite maximale (mm/s): | 250 | 500 | 1000 | |
| Poids maximal de manutention (kg) | Le niveau | 60 kg ou plus | 50 kg ou plus | 40 kg ou plus |
| Perpendiculaire | 40 kg ou plus | 35 kg ou plus | 30 kg ou plus | |
| Précision de positionnement répétée (mm): | Classe C +0,02 mm; niveau P +0,01 mm | |||
| Autonomie de déplacement (mm): | La portée est de 50 à 1500 mm. | |||
| Temps de charge (N.m.) | Mx:50Mon père...70; Mz:70 | |||
| Mécanisme de charge | GEH15 à double voie | |||
| Mécanisme de conduite | Grade C. 16 à C7; Grade P ·16 Grade de meulage C5 | |||
| Matériau de base | Profil en aluminium dur extrudé, lustre lui-même | |||
| Exigences relatives à la précision des surfaces d'installation | Moins de 0,05 mm | |||
| Conception antipoussière | Sécurisation complète contre la poussière | |||
| Un AVC | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 |
Différentes spécifications et modèles sont disponibles pour répondre aux différentes exigences d'utilisation. Si vous avez besoin de personnalisation, veuillez nous contacter.Nous pouvons fournir des dessins 3D et des accessoires personnalisés pour réduire vos coûts de temps.
Les frais d'expédition varient en fonction de la longueur et de la quantité dont vous avez besoin. Veuillez nous contacter pour le calcul de l'expédition avant de passer commande.
