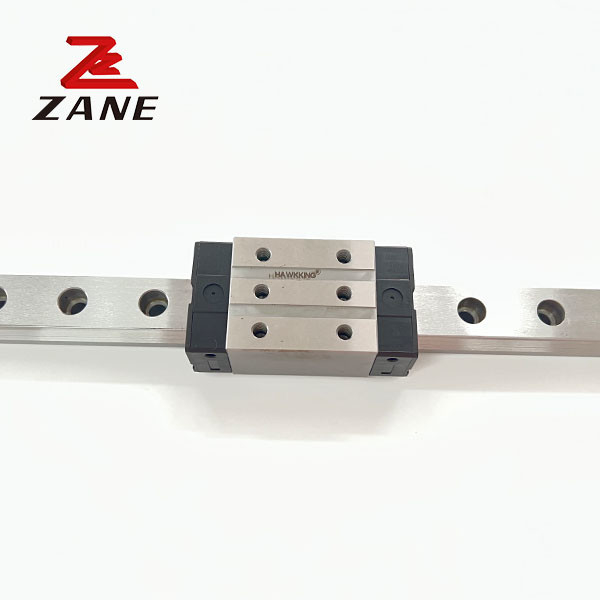

GRH30CA GRH30HA Components de blocs de guidage linéaires pour systèmes robotiques
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: Les voies de guidage sont conçues avec une capacité de charge et une rigidité supérieures à celles d'autres produits similaires avec une rainure d'arc circulaire et une optimisation de la structure.les directions radiales et latérales de résistanceAinsi, les guides linéaires de la série GH peuvent atteindre une longue durée de vie avec une grande vitesse, une grande précision et un mouvement linéaire lisse.
| Modèle | Combinaison (mm) |
Taille du bloc ((mm) | Taille du rail de glissement ((mm) | Boulons de fixation pour les rails coulissants | Les produits de base charge fixe dynamique |
Charge fixe de base | Moment statique autorisé | Le poids | |||||||||||||||||||||||
| M.g. N-m |
M.P. N-m |
Mon Dieu! N-m |
le bloc en kg |
dérapage Poids total de l'eau |
|||||||||||||||||||||||||||
| H est | H1 | N | W | B. Pour | B1 | C | L1 | L | K1 | K2 | G | Mxl | T | H2 | H3 | W | Je ne sais pas. | D | h | d | P | E | (mm) | C (((kN) | C0 (kN) | ||||||
| GRH 15CA | 28 | 4 | 9.5 | 34 | 26 | 4 | 26 | 45 | 68 | 13.4 | 4.7 | 5.3 | M4x8 | 6 | 7.6 | 10.1 | 15 | 6.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.20 | 1.8 |
| GRH 20CA | 34 | 5 | 12 | 44 | 32 | 6 | 36 | 57.5 | 86 | 15.8 | 6 | 5.3 | M5x8 | 8 | 8.3 | 8.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.40 | 2.76 |
| GRH 20HA | 50 | 77.5 | 106 | 18.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.53 | |||||||||||||||||||||
| GRH 25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 64.5 | 97.9 | 20.75 | 7.25 | 12 | M6x8 | 9.5 | 10.2 | 10 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.61 | 3.08 |
| GRH 25HA | 50 | 81 | 114.4 | 21.5 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.75 | |||||||||||||||||||||
| GRH 30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 71 | 109.8 | 23.5 | 8 | 12 | M8x10 | 9.5 | 9.5 | 10.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 0.90 | 4.41 |
| GRH 30HA | 60 | 93 | 131.8 | 24.5 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.16 | |||||||||||||||||||||
| GRH 35CA | 55 | 6.5 | 18 | 70 | 50 | 10 | 50 | 79 | 124 | 22.5 | 10 | 12 | M8x12 | 12 | 16 | 19.6 | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8 × 25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.57 | 6.06 |
| GRH 35HA | 72 | 106.5 | 151.5 | 25.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.06 | |||||||||||||||||||||
| GRH 45CA | 70 | 8 | 20.5 | 86 | 60 | 13 | 60 | 106 | 153.2 | 31 | 10 | 12.9 | M10x17 | 16 | 20 | 24 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12 x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.18 | 9.97 |
| GRH 45HA | 80 | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.13 | |||||||||||||||||||||
| GRH 55CA | 80 | 10 | 23.5 | 100 | 75 | 2.5 | 75 | 125.5 | 183.7 | 37.75 | 12.5 | 12.9 | M12x18 | 17.5 | 22 | 27.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 4.89 | 13.98 |
| GRH 55HA | 95 | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 6.68 | |||||||||||||||||||||
| GRH 65CA | 90 | 12 | 31.5 | 126 | 76 | 25 | 70 | 160 | 232 | 60.8 | 15.8 | 12.9 | M16x20 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 8.89 | 20.22 |
| GRH 65HA | 120 | 223 | 295 | 67.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 2.13 | |||||||||||||||||||||
Les blocs linéaires peuvent être divisés en séries suivantes:
La série GH... Machine de meulage, de fraisage et de perçage, tour, centre mécanique.
Série GE - Équipement automatique, dispositif de transfert à grande vitesse, équipement à semi-conducteurs, machine à couper le bois, équipement de mesure de précision.
Série GMN/GMW - Dispositif miniature, équipement à semi-conducteurs, équipement médical.
