Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm
  • Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm
Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm

Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm

Lieu d'origine La Chine
Nom de marque ZANE
Certification CE，ISO
Numéro de modèle ZHH110
Détails de produit
Nom du produit:
Table de glissement partiellement enfermée
Matériel:
Acier inoxydable
À vis:
vis sans fin
Puissance du moteur:
400W
Diamètre extérieur de vis sans fin:
16
Course:
100-1000 millimètres
De vitesse de moteur évalué:
3000
Avance de la vis sans fin:
5,10,20
Vitesse maximale:
250,500,1000
Mettre en évidence:

Tableau de glissement semi fermé 200mm

,

Guide linéaire électrique de commande numérique par ordinateur de solides solubles

Description de produit

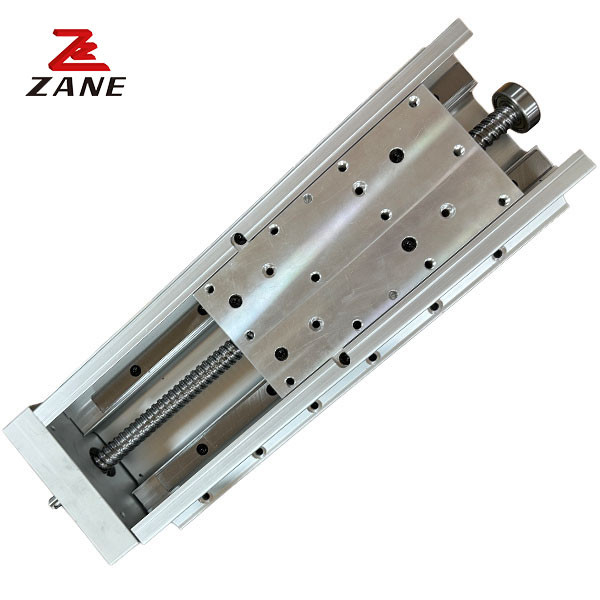

Table coulissante électrique à guidage linéaire CNC semi-fermé 200 mm Traction ZHH110



1- Décrit.



Module linéaire à vis à bille entièrement fermé: ce module est doté d'une structure antipoussière en acier inoxydable basée sur un design semi-fermé, beau et généreux, utilisé pour les occasions antipoussière,supporter toutes sortes d'applicationsCaractéristiques: haute rigidité, haute précision, haute vitesse, charge élevée, poussée élevée.



2.Spécification



Puissance du moteur 400 W
Précision de positionnement répétée Classes C ±0,02MM et P ±0,01MM
Diamètre extérieur de vis en plomb (a) 16
Le plomb de la vis à plomb (MM) 5 10 20
Velocité maximale (MM/SEC) 250 500 1000
Charge maximale ((KG) niveau 50 43 20
verticale 18 15 10
Poussée nominale ((N) 1470 735 365
Accident vasculaire cérébral 100 à 1000 (intervalle 50)
Vitesse nominale du moteur ((RPM)) 3000

                     Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm 0                                             Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm 1                                            Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm 2

Unité d'installation horizontale:MM Unité de montage murale:MMUnité de montage verticale:MM

Le plomb Charge (en kg) Une B. Pour C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Le plomb Charge (en kg) Une B. Pour C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Le plomb Charge (en kg) Une C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3Notre compagnie.



Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm 3

Le guide linéaire électrique de commande numérique par ordinateur a semi fermé la course ZHH110 du tableau de glissement 200mm 4
