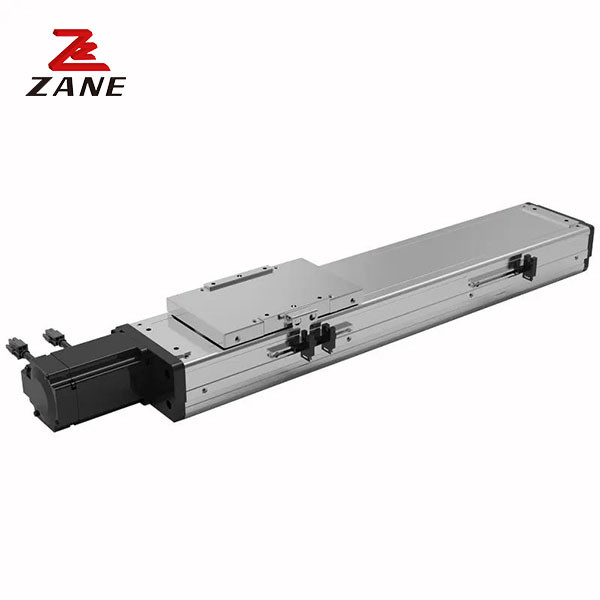

Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement
  • Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement
Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement

Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement

Lieu d'origine La Chine
Nom de marque ZANE
Certification CE，ISO
Numéro de modèle ZHH175
Détails de produit
Nom du produit:
Module linéaire de Tableau de glissement
Matériel:
d'acier inoxydable
À vis:
Je vais me faire foutre!
Puissance du moteur:
750W
Diamètre extérieur de vis sans fin:
20,25
Course:
100-1500 MILLIMÈTRE
De vitesse de moteur évalué:
3000
Avance de la vis sans fin:
5,10,20
Vitesse maximale:
250,500,1250
Mettre en évidence:

module linéaire de Tableau de glissement 750W

,

Module coulissant linéaire de preuve de la poussière

Description de produit

Module de table coulissante linéaire semi-fermé ZHH175 à vis à bille de haute précision, anti-poussière



1- Décrit.



L'actionneur de guidage linéaire avec couverture de poussière peut réduire la pollution de la tige d'usinage par la vis à bille, améliorer la durée de vie globale.La longueur de course disponible peut être librement sélectionnée., également guide de mouvement linéaire peut fournir d'autres tailles personnalisées.



2.Spécification



Puissance du moteur 750 W
Précision de positionnement répétée Classes C ±0,02MM et P ±0,01MM
Diamètre extérieur de vis en plomb (a) 20/25
Le plomb de la vis à plomb (MM) 5 10 25
Velocité maximale (MM/SEC) 250 500 1250
Charge maximale ((KG) niveau 156 132 66
verticale 60 45 20
Poussée nominale ((N) 2710 1350 540
Accident vasculaire cérébral 100 à 1500 (intervalle 50)
Vitesse nominale du moteur ((RPM)) 3000



                   Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement 0                                            Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement 1                                   Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement 2

Unité d'installation horizontale:MM Unité de montage murale:MMUnité de montage verticale:MM

Le plomb Charge (en kg) Une B. Pour C



5

 60 3900 500 565
100 2400 280 310
120 2000 200 250



10

 60 2730 480 520
75 2160 360 420
95 1730 260 325
25 30 2400 765 730
50 1320 420 445
80 780 240 240
Le plomb Charge (en kg) Une B. Pour C



5

 60 600 520 3240
100 310 280 1980
120 275 240 1620



10

 60 500 445 2760
75 400 360 2160
95 290 265 1680
25 30 770 770 2000
50 445 455 1200
80 25 250 670
Le plomb Charge (en kg) Une C



5

 20 1740 1740
30 1200 1200
50 700 700



10

 15 1980 1980
25 1200 1200
40 720 720
25 5 2580 2580
10 2280 2280
25 880 880


3Notre compagnie.

Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement 3

Preuve linéaire partiellement enfermée de la poussière de vis de boule de haute précision du module ZHH175 de Tableau de glissement 4
