Module de guidage linéaire
>
|
| Lieu d'origine | La Chine |
| Nom de marque | ZANE |
| Certification | CE，ISO |
| Numéro de modèle | ZCH45 |

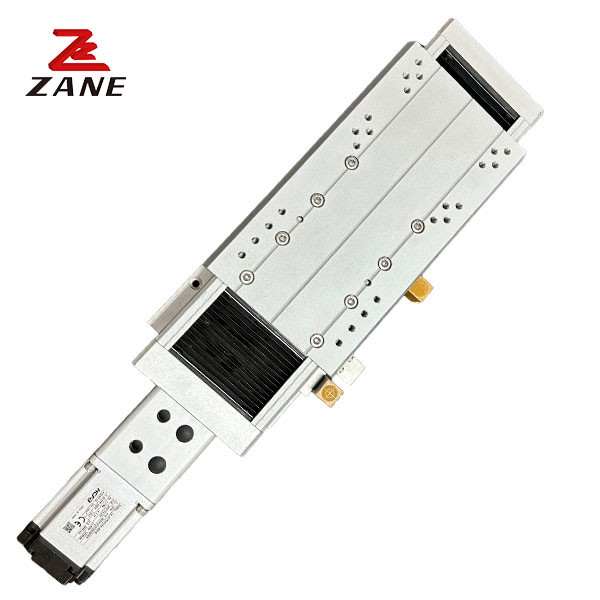

Table coulissante à vis à bille de guidage linéaire ZCH45 entièrement ferméeJe suis désolée.
1- Décrit.
Le module linéaire est généralement utilisé avec un moteur de puissance. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programIl s'agit de réaliser l'objectif de la production de masse et de la production intensive d'équipements.
2.Spécification
| Puissance du moteur | 100 W | |
| Précision de positionnement répétée | Classes C ±0,02MM et P ±0,01MM | |
| Diamètre extérieur de vis en plomb (a) | 12 | |
| Le plomb de la vis à plomb (MM) | 5 | |
| Velocité maximale (MM/SEC) | 250 | |
| Charge maximale ((KG) | niveau | 11 |
| verticale | 4 | |
| Poussée nominale ((N) | 360 | |
| Accident vasculaire cérébral | 100-800 (intervalle de 50) | |
| Vitesse nominale du moteur ((RPM)) | 3000 | |
Installation horizontale
| Le plomb | Charge (en kg) | Une | B. Pour | C |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
Montage murale
| Le plomb | Charge (en kg) | Une | B. Pour | C |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
Montage verticale
| Le plomb | Charge (en kg) | Une | C |
| 5 | 3 | 80 | 80 |
Siège à double coulissage Siège à double coulissage Extension de siège à coulissage Siège à coulissage mouvement simultané
