Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110
  • Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110
Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110

Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110

Lieu d'origine La Chine
Nom de marque ZANE
Certification CE，ISO
Numéro de modèle ZHB110
Détails de produit
Nom du produit:
Guide de mouvement linéaire
Matériel:
ÉTAIL
À vis:
Je vais me faire foutre!
Puissance du moteur:
400W
Élan par transfert:
90
Charge maximum:
15
Vitesse maximale:
4500
Course:
100-3000
De vitesse de moteur évalué:
3000 t/mn
Mettre en évidence:

Module linéaire de déclencheur de commande numérique par ordinateur

,

Module linéaire de déclencheur de moteur pas à pas

,

module linéaire du guide 400W

Description de produit

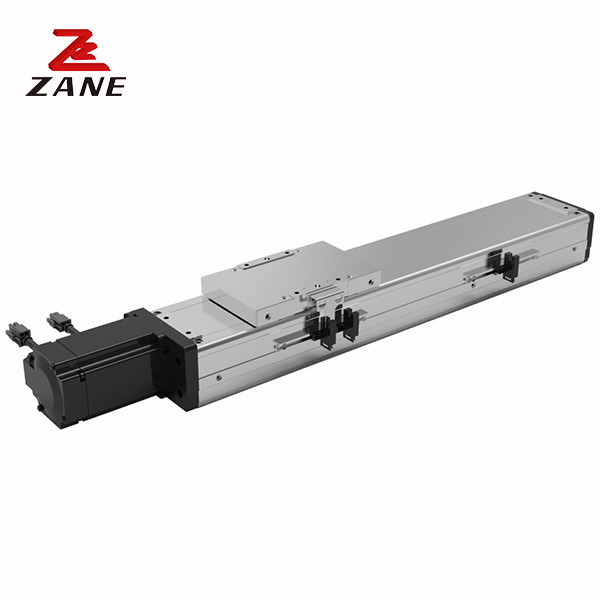

Module linéaire de l'actionneur CNC à vis à bille ZHB110



1- Décrit.



HIGH PRECISION: précision de position du rail linéaire jusqu'à ± 0,04 mm, rail de glissement linéaire avec mouvement en douceur de haute précision.
HAUTE QUALITÉ: mouvement linéaire, faible résistance au frottement, bruit de basse fréquence inférieur à 60 dB, particulièrement adapté aux environnements de travail silencieux.
HIGH PERFORMANCE: Le guide linéaire ont des options de course de longueurs multiples de 100 mm à 3000 mm pour le dispositif de routeur CNC



2.Spécification



Puissance du moteur 400 W
Momentum par transfert (MM) 90
Précision de positionnement répétée Classe C ± 0,04 mm
Charge maximale ((KG) 15
Velocité maximale (MM/SEC) 4500
Accident vasculaire cérébral 100 à 3000 ((intervalle de 50)
Charge maximale 5M
Vitesse nominale du moteur ((RPM)) 3000



    Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 0                        Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 1

Unité d'installation horizontale:MM Unité de montage murale:MM

Le plomb Une B. Pour C
5 1400 750 600
8 1100 450 400
10 1000 350 350
Le plomb Une B. Pour C
5 660 500 1100
8 450 300 850
10 350 220 800


   Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 2           Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 3      Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 4        Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 5

Siège à double coulissageSiège double coulissant Extension du siège coulissant Mouvement simultané en arrière du siège


Structure d'installation


Module linéaire de déclencheur de commande numérique par ordinateur de moteur pas à pas de vis de la boule ZHB110 6
