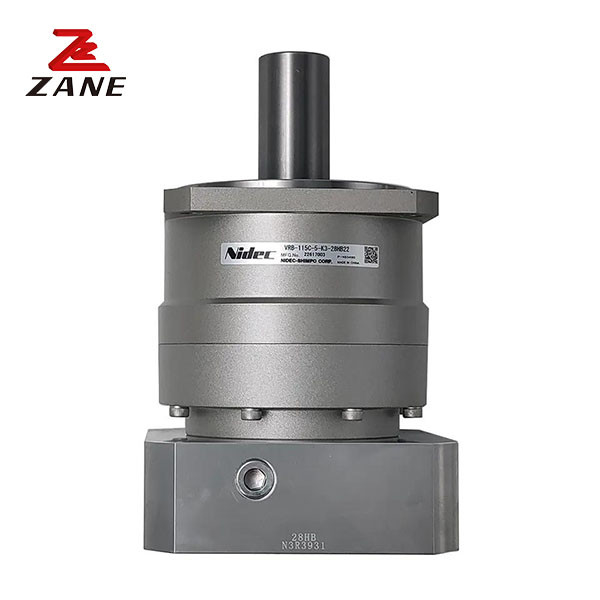

Boîte de vitesse de Nidec Shimpo
>
|
| Lieu d'origine | Le Japon |
| Nom de marque | Nidec |
| Certification | CE,ISO |
| Numéro de modèle | VRB |
La boîte de vitesses Nidec Shimpo est une boîte de vitesses haute performance fabriquée par Nidec, un leader dans l'industrie des transmissions.La boîte de vitesses est en fer pour sa durabilité et est conçue pour supporter une charge radiale maximale de 710NIl est léger et ne pèse que 5 kg. Il est le choix idéal pour toute application nécessitant une transmission fiable et efficace.La boîte de vitesses Nidec Shimpo est conçue pour fournir une transmission de puissance fiable et constante et s'est avérée efficace dans un large éventail d'applications. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.
|
Cadre taille |
La scène |
Ratio |
Le couple de sortie nominal |
Le couple de sortie maximal |
Le couple d'arrêt d'urgence |
Vitesse nominale d'entrée |
Vitesse d'entrée maximale |
Charge radiale autorisée |
Charge axiale autorisée |
| [Nm] | [Nm] | [Nm] | [RPM] Je vous en prie. | [RPM] Je vous en prie. | [N] | [N] | |||
|
042 |
1 Unique |
3 | 6 | 12 | 30 | 4000 | 8000 | 240 | 270 |
| 4 | 9 | 18 | 35 | 4000 | 8000 | 270 | 300 | ||
| 5 | 9 | 18 | 35 | 4000 | 8000 | 290 | 330 | ||
| 6 | 9 | 18 | 35 | 4000 | 8000 | 310 | 360 | ||
| 7 | 9 | 18 | 35 | 4000 | 8000 | 320 | 380 | ||
| 8 | 9 | 18 | 35 | 4000 | 8000 | 340 | 410 | ||
| 9 | 6 | 12 | 30 | 4000 | 8000 | 350 | 430 | ||
| 10 | 6 | 12 | 30 | 4000 | 8000 | 360 | 450 | ||
| Le double. | 15 | 6 | 12 | 30 | 4000 | 8000 | 410 | 540 | |
| 16 | 9 | 18 | 35 | 4000 | 8000 | 420 | 550 | ||
| 20 | 9 | 18 | 35 | 4000 | 8000 | 460 | 610 | ||
| 25 | 9 | 18 | 35 | 4000 | 8000 | 490 | 640 | ||
| 28 | 9 | 18 | 35 | 4000 | 8000 | 510 | 640 | ||
| 30 | 6 | 12 | 30 | 4000 | 8000 | 520 | 640 | ||
| 35 | 9 | 18 | 35 | 4000 | 8000 | 550 | 640 | ||
| 40 | 9 | 18 | 35 | 4000 | 8000 | 570 | 640 | ||
| 45 | 6 | 12 | 30 | 4000 | 8000 | 600 | 640 | ||
| 50 | 9 | 18 | 35 | 4000 | 8000 | 620 | 640 | ||
| 60 | 9 | 18 | 35 | 4000 | 8000 | 660 | 640 | ||
| 70 | 9 | 18 | 35 | 4000 | 8000 | 690 | 640 | ||
| 80 | 9 | 18 | 35 | 4000 | 8000 | 710 | 640 | ||
| 90 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 | ||
| 100 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 |
|
Cadre taille |
La scène |
Ratio |
Charge radiale maximale |
Nombre maximal charge axiale |
Le poids |
Moment d'inertie (φ8) |
moment d'inertie (φ14) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | |||
|
042 |
1 Unique |
3 | 710 | 640 |
0.6 |
0.053 | 0.091 |
| 4 | 710 | 640 | 0.041 | 0.079 | |||
| 5 | 710 | 640 | 0.036 | 0.074 | |||
| 6 | 710 | 640 | 0.034 | 0.072 | |||
| 7 | 710 | 640 | 0.032 | 0.071 | |||
| 8 | 710 | 640 | 0.031 | 0.070 | |||
| 9 | 710 | 640 | 0.031 | 0.069 | |||
| 10 | 710 | 640 | 0.030 | 0.069 | |||
|
Le double. |
15 | 710 | 640 |
0.7 |
0.035 | - | |
| 16 | 710 | 640 | 0.038 | - | |||
| 20 | 710 | 640 | 0.034 | - | |||
| 25 | 710 | 640 | 0.034 | - | |||
| 28 | 710 | 640 | 0.038 | - | |||
| 30 | 710 | 640 | 0.030 | - | |||
| 35 | 710 | 640 | 0.034 | - | |||
| 40 | 710 | 640 | 0.030 | - | |||
| 45 | 710 | 640 | 0.034 | - | |||
| 50 | 710 | 640 | 0.030 | - | |||
| 60 | 710 | 640 | 0.030 | - | |||
| 70 | 710 | 640 | 0.030 | - | |||
| 80 | 710 | 640 | 0.030 | - | |||
| 90 | 710 | 640 | 0.030 | - | |||
| 100 | 710 | 640 | 0.030 | - |
L'une des caractéristiques clés de la boîte de vitesses Nidec Shimpo est sa taille compacte.qui facilite l'installation et l'intégration dans les systèmes existantsIl est également hautement personnalisable, avec une gamme d'options de montage et de rapports de vitesses disponibles pour s'adapter à différentes applications.
