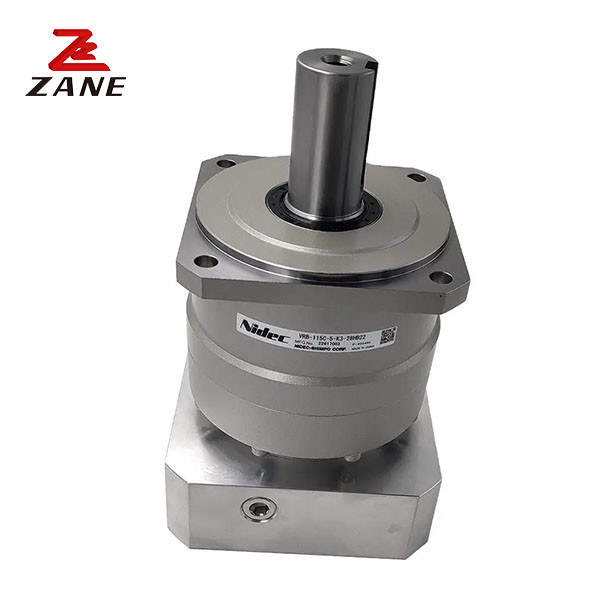

VRB Série Shimpo Réducteur Nidec Shimpo Boîte De Vitesses De Transmission Planétaire VRB090
  • VRB Série Shimpo Réducteur Nidec Shimpo Boîte De Vitesses De Transmission Planétaire VRB090
VRB Série Shimpo Réducteur Nidec Shimpo Boîte De Vitesses De Transmission Planétaire VRB090

VRB Série Shimpo Réducteur Nidec Shimpo Boîte De Vitesses De Transmission Planétaire VRB090

Lieu d'origine Le Japon
Nom de marque Nidec
Certification CE,ISO
Numéro de modèle VRB
Détails de produit
Nom du produit:
Boîte de vitesse de Nidec Shimpo
Produit de fabrication:
Nidec Shimpo
Série de produit:
Série VRB
Poids (kilogrammes):
5Kg
Format de l'image:
090
Arrangement des engrenages:
Planète
Charge radiale maximum:
2400N
Charge axiale maximum:
2200N
Application du projet:
Équipement d'automation, industrie photovoltaïque, équipement de laser
Mettre en évidence:

Réducteur Shimpo série VRB

,

Réducteur Nidec Shimpo

,

Réducteur planétaire Nidec Shimpo

Description de produit

Description du produit:

Boîte de vitesses Nidec Shimpo

La boîte de vitesses VRB de la série Nidec Shimpo est une boîte de vitesses de haute performance idéale pour les applications industrielles.la série VRB est une solution idéale pour la robotiqueL'ingénierie et la conception avancées de Nidec Shimpo offrent les plus hautes performances, la fiabilité, la précision et la précision.et l'efficacité pour les solutions de boîtes de vitesses industrielles les plus exigeantes.



Paramètres techniques:

Cadre

taille

 La scène Ratio Le couple de sortie nominal Le couple de sortie maximal Le couple d'arrêt d'urgence Vitesse nominale d'entrée Vitesse d'entrée maximale Autorisécharge radiale Charge axiale autorisée
[Nm] [Nm] [Nm] [RPM] Je vous en prie. [RPM] Je vous en prie. [N] [N]

















090





1

Unique

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Le double. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Cadre

taille



La scène



Ratio

 Charge radiale maximale



Nombre maximal

charge axiale



Le poids

Moment d'inertie (φ8)

 moment d'inertie (φ14)



moment d'inertie (φ19)

 moment d'inertie (φ 28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Unique

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Le double.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

VRB Série Shimpo Réducteur Nidec Shimpo Boîte De Vitesses De Transmission Planétaire VRB090 0

VRB Série Shimpo Réducteur Nidec Shimpo Boîte De Vitesses De Transmission Planétaire VRB090 1

Caractéristique:

La boîte de vitesses Nidec Shimpo est conçue pour fournir un couple élevé à basse vitesse, ce qui la rend idéale pour les applications qui nécessitent de lourdes charges.ce qui signifie qu'il peut contribuer à réduire la consommation d'énergie et les coûts d'exploitation.
