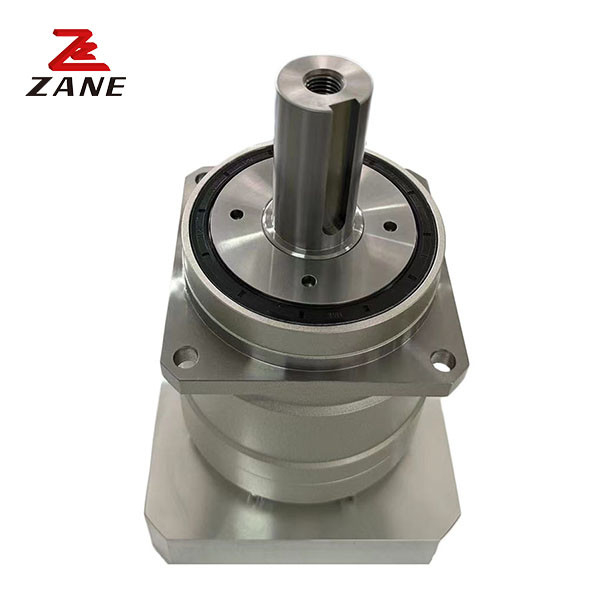

Boîte de vitesse de Nidec Shimpo
>
|
| Lieu d'origine | Le Japon |
| Nom de marque | Nidec |
| Certification | CE,ISO |
| Numéro de modèle | VRB |
Boîte de vitesses Nidec Shimpo: technologie robuste de boîte de vitesses pour les machines robotiques, les équipements d'automatisation et les machines CNC
La boîte de vitesses Nidec Shimpo est une boîte de vitesses puissante, fiable et robuste qui offre des performances robustes pour vos équipements robotiques, d'automatisation et de machines CNC.Avec une taille de cadre de 115 et une disposition d'engrenage planétaire, cette boîte de vitesses est construite en fer pour une résistance et une durabilité maximales. Elle est conçue pour les applications les plus difficiles et son fabricant, Nidec Shimpo,s'engage à fournir des boîtes de vitesses de qualité supérieure.
La boîte de vitesses Nidec Shimpo est conçue pour fournir une transmission en douceur, efficace et fiable pour une variété d'applications, y compris la robotique, les équipements d'automatisation et les machines CNC.
|
Cadre taille |
La scène | Ratio | Le couple de sortie nominal | Le couple de sortie maximal | Le couple d'arrêt d'urgence | Vitesse nominale d'entrée | Vitesse d'entrée maximale | Charge radiale autorisée | Charge axiale autorisée |
| [Nm] | [Nm] | [Nm] | [RPM] Je vous en prie. | [RPM] Je vous en prie. | [N] | [N] | |||
|
115 |
1 Unique |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Le double. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
taille |
La scène |
Ratio |
Charge radiale maximale |
Nombre maximal charge axiale |
Le poids |
moment d'inertie (φ14) |
moment d'inertie (φ19) |
Le moment del'inertie(φ28) |
moment d'inertie (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Unique |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Le double. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Couple de sortie élevé: La boîte de vitesses Nidec Shimpo est conçue pour fournir un couple élevé à basse vitesse, ce qui la rend idéale pour les applications nécessitant de lourdes charges.
Efficacité: la boîte de vitesses est très efficace, ce qui signifie qu'elle peut contribuer à réduire la consommation d'énergie et les coûts d'exploitation.
Taille compacte: malgré son couple de sortie élevé, la boîte de vitesses est relativement petite et légère, ce qui facilite son installation et son intégration dans les systèmes existants.
Personnalisable: La boîte de vitesses Nidec Shimpo est hautement personnalisable, avec une gamme d'options de montage et de rapports de vitesses disponibles pour s'adapter à différentes applications.
Durable: la boîte de vitesses est fabriquée à partir de matériaux de haute qualité et est conçue pour être très durable et durable.avec une conception simple et directe qui permet un accès facile aux composants pour le nettoyage et le remplacement.
