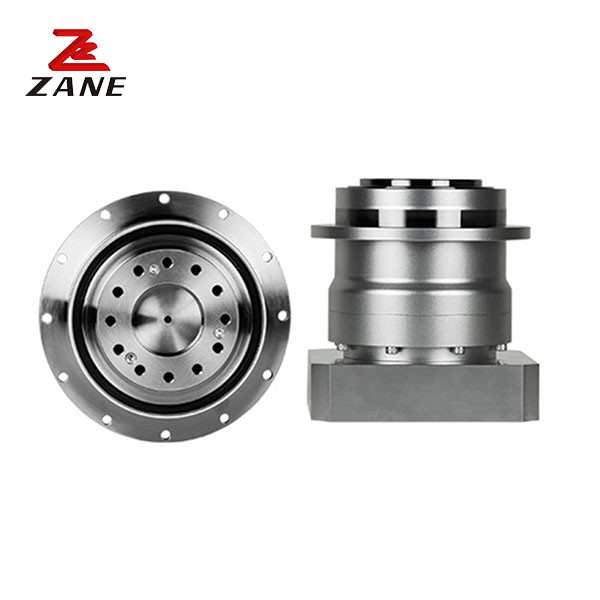

Réducteur planétaire VRB140 de boîte de vitesse de Shimpo de haute précision pour le robot
  • Réducteur planétaire VRB140 de boîte de vitesse de Shimpo de haute précision pour le robot
Réducteur planétaire VRB140 de boîte de vitesse de Shimpo de haute précision pour le robot

Réducteur planétaire VRB140 de boîte de vitesse de Shimpo de haute précision pour le robot

Lieu d'origine Le Japon
Nom de marque Nidec
Certification CE,ISO
Numéro de modèle VRB
Détails de produit
Nom du produit:
Boîte de vitesse de Nidec Shimpo
Produit de fabrication:
Nidec Shimpo
Série de produit:
Série VRB
Poids (kg):
6 kilos
Taille du cadre:
140
Arrangement des engrenages:
Planète
Charge radiale maximum:
9100N
Charge axiale maximum:
8200N
Application du projet:
Robotique, équipement d'automation, machine de commande numérique par ordinateur
Mettre en évidence:

Boîte de vitesses Shimpo de haute précision

,

réducteur planétaire de robot

,

réducteur planétaire VRB140

Description de produit

Description du produit:

Les boîtes de vitesses Nidec Shimpo sont des boîtes de vitesses de haute qualité conçues pour un fonctionnement fiable et efficace dans les applications robotiques, les équipements d'automatisation et les machines CNC.Fabriqué par Nidec Shimpo, cette boîte de vitesses est construite avec un matériau en fer pour une charge radiale maximale de 9100 N et un système d'engrenage planétaire.ce qui en fait le choix idéal pour toute machine automatisée.

Paramètres techniques:

Cadre

taille

 Scène Ratio couple de sortie nominal Le couple de sortie maximal Le couple d'arrêt d'urgence Vitesse nominale d'entrée Vitesse d'entrée maximale Charge radiale autorisée Charge axiale autorisée
[Nm] [Nm] [Nm] [RPM] Je vous en prie. [RPM] Je vous en prie. [N] [N]

















140





1

Unique

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Le double. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Cadre

taille



Scène



Ratio

 Charge radiale maximale



Nombre maximal

charge axiale

Le poids

 moment d'inertie (φ19) Moment d'inertie (φ)28) moment d'inertie (φ38) moment d'inertie (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Unique

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Le double.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Réducteur planétaire VRB140 de boîte de vitesse de Shimpo de haute précision pour le robot 0Réducteur planétaire VRB140 de boîte de vitesse de Shimpo de haute précision pour le robot 1

Type de matériel:

La boîte de vitesses Nidec Shimpo est disponible dans une variété de types d'engrenages, y compris les engrenages à éperons, les engrenages hélicoïdaux, les engrenages coniques et les engrenages à vers.et le choix du type d'engin dépendra des exigences spécifiques de l'application.
